MPI-502F
多功能电气安装计量器
一个很棒的小多面手

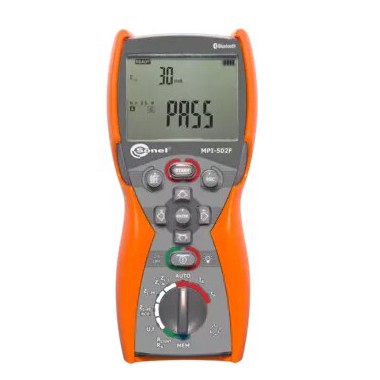

Sonel MPI-502F 电气安装参数多功能仪表 是一款用于精确测量电气安装参数的便携式仪表。凭借其时尚紧凑的外形，该仪表隐藏着丰富的测量功能。该设备的一个额外优势是其极其便携且符合人体工程学的外形，使其易于携带并提高工作舒适度。
Sonel MPI-502F万用表是市场上最小的多功能万用表之一；它以直观的操作和扩展的功能令人惊喜。这是一款多功能仪器，随时准备在各种条件下工作。它专为安装和电气行业的专业人员以及专业的测量工程师设计。
使用该仪器，可以进行各种基本测量，包括短路回路参数测量、保护和等电位连接的电阻测量，以及对AC和A型剩余电流装置（RCD）的测试。由于其紧凑的外形和优惠的价格，该仪器将特别受到新手用户的青睐。其出色的工作精度意味着，高级测量工程师也会欣赏其优势。
Sonel MeasureEffect™
该测量仪是 Sonel MeasureEffect™ 平台的一部分。它是一个全面的系统，可让您进行测量、存储和管理数据，并提供对您的仪器的多级控制。
功能
短路回路参数测量
额定电压为 220/380 V、230 V/400 V、240/415 V 且频率为 45…65 Hz 的网络中短路回路阻抗的测量：工作电压范围为 180…460 V
短路回路电阻 R 和短路回路电抗 X 的指示
在不跳闸RCD断路器的情况下，使用15 mA电流测量短路回路阻抗
最大测试电流：7.6 A（在230 V时），13.3 A（在400 V时）
测试交流、A类型的RCD断路器
额定电流值为10、15、30、100、300、500 mA的短延时和选择性RCD的测试
测量 IA 故障电流和跳闸时间 tA 对于 0.5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RE和UB测量且不触发RCD
RCD测量的扩展AUTO功能，可测量ZL-PE低电流
测量I和t在一次RCD跳闸期间
保护导体和等电位连接的电阻测量
根据 EN 61557-4 标准，使用 ±200 mA 电流测量保护连接的连续性
测试探头的自动校准 - 任何探头均可使用
带声信号的低电流电阻测量
附加功能
使用接触电极检查PE连接的正确性。
电压（0 … 500 V）和网络频率的测量。
990 条结果的内存。
无线数据传输至计算机。
背光键盘。
简洁与尖端技术
可能是世界上最小的具有如此多测量功能的万用表。功能通过旋转开关进行选择。附加参数通过位于外壳面板上的按钮进行设置。即使电池完全耗尽，设备也会保存设置。所有按钮和模块化显示屏均带有背光，这显著改善了在低光照条件下的操作。大容量存储器无需在测量过程中做笔记。
电气安全检查
该设备可用于检查家庭和工业设施中电气系统的安全状况。其主要优势在于对带有RCD的电路进行故障回路阻抗的快速测量（只需几秒！）。
测量可以轻松实现自动化，只需：
剩余电流装置（RCD）测试的自动模式，
可用于通过标准230V插座测试系统的WS适配器
对环境条件的抵抗力增强
该仪表在恶劣环境条件下表现良好。通过具有IP67防护等级的独特外壳，确保了对灰尘和水的防护。
通信与软件
您可以通过蓝牙无线通信轻松将测量数据传输到电脑。为了生成关于电击防护的测量报告，请使用Sonel Reports PLUS软件。将下载的数据保存为最简单的格式并打印，由免费的Sonel Reader软件提供。
| 测量函数 | 测量范围 | 显示范围 | 分辨率 | 准确性 |
|---|---|---|---|---|
| 故障环路阻抗 | ||||
| 故障环路 ZL-PE, ZL-N, ZL-L | 0.13 Ω…1999 Ω，符合 IEC 61557 标准 | 0.00 Ω…1999 Ω | 从 0.01 Ω | ±(5% m.v. + 3位数字) |
| 故障回路 ZL-PE在 RCD 模式下 | 从 0.5 Ω…1999 Ω，符合 IEC 61557 | 0.00 Ω…1999 Ω | 从 0.01 Ω | ±(6% m.v. + 5位数字) |
| RCD参数测量 | ||||
| RCD跳闸测试和跳闸时间 t 的测量A 测量电流 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn | ||||
| 通用和短时延RCD | 0 毫秒…300 毫秒 | 0 毫秒…300 毫秒 | 1 毫秒 | ±(2% m.v. + 2位数字) |
| 选择性RCD | 0 毫秒…500 毫秒 | 0 毫秒…500 毫秒 | 1 毫秒 | ±(2% m.v. + 2位数字) |
| 测量RCD跳闸电流IA 测量电流 0,3 IΔn…2,0 IΔn | ||||
| 对于正弦残余电流（交流型） | 3.0 mA…500 mA | 3.0 mA…500 mA | 从 0.1 mA | ±5% IΔn |
| 用于单向残余电流和单向的6 mA直流偏置（A型） | 3.5 mA…420 mA | 3.5 mA…420 mA | 从 0.1 mA | ±10% IΔn |
| 保护导体和等电位连接的电阻 | ||||
| 在 ±200 mA 电流下测量保护导体和等电位连接的电阻 | 0.12 Ω…400 Ω，符合 IEC 61557-4 标准 | 0.00 Ω…400 Ω | 从 0.01 Ω | ±(2% m.v. + 3位数字) |
| 低电流电阻测量 | 0.0 Ω…1999 Ω | 0.0 Ω…1999 Ω | 从 0.1 Ω | ±(2% m.v. + 3位数字) |
