PQM-707
电能质量分析仪
便携式电能质量分析中心

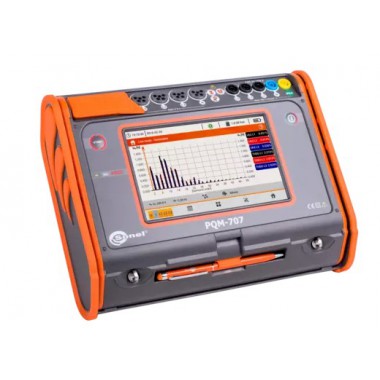

Sonel PQM-707 电能质量分析仪 是一款用于测量和分析电源的移动设备。它是一款自主且多功能的仪表，您可以使用它对电网（直流和50/60 Hz）中的参数进行测量和分析。测试的参数随后可以记录在设备的内存中。该设备按照 IEC 61000-4-30 的要求执行 S 级测量，确保结果高度精确。PQM-707 还配备了该类分析仪中最大的触摸屏，分辨率为 7 英寸，这带来了高可读性和符合人体工程学的操作体验。内置的锂离子电池可确保设备长时间高效运行，无需将其连接到外部电源。
功能
7英寸触摸屏——符合人体工学且直观的图形用户界面。
超过10年的录音经验。
CAT IV 600 V 测量类别 - 高安全。
所有参数均符合S级标准——测量精度高。
锂离子可充电电池 - 更高的移动性。
从测量网络供电 - 测量的可靠性。
可拆卸存储卡 - 无限制地记录数据。
快速设置与报告 - 易于使用。
与桌面 Sonel 分析软件的配合使用 - 扩展数据分析。
测量参数
浪涌电流。
逆变器效率。
L1、L2、L3、N、PE电压（五个测量输入） – 范围在760 V以内，平均值、最小值、最大值和瞬时值，可与电压互感器互操作。
电流 L1、L2、L3、N（四个测量输入） – 平均值、最小值和最大值，电流测量范围高达 6 kA（取决于所使用的电流钳*），与电流互感器的互操作性。
当前 CFI 和电压 CFU 的峰值因子。
频率范围在40...70 Hz之间。
有功功率（P）、无功功率（Q）、视在功率（D）和视在功率（S），以及无功功率的类型（容性与感性）。
有功 (EP), 无功 (EQ) 和视在 (ES) 能量。
功率因数 PF，余弦功率因数 cosφ，正切功率因数 tanφ。
电压和电流的50次谐波。
电流和电压的事件记录，以及示波图和半周期均方根图。
能源成本计算器。
……以及更多。
所有参数均按照 IEC 61000-4-30 标准的 S 类进行记录。
*当前夹具属于可选配件，必须单独购买。
广泛的电源供电分析
带额定频率 50/60 Hz
额定电压： 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V
直流电
系统：
单相
共N分段
三相 – 带中性线和不带中性线的星形
三相 – 星型
三相 – 2元件Y接法，无中性线（Aron/Blondel）
三相 – 2元件德尔塔（Aron/Blondel）
带电流和电压传感器
能力
PQM-707 是一款自主式电表，可对能源网络（直流和 50/60 Hz）参数进行多功能测量、分析和记录。所有参数均按照 IEC 61000-4-30 标准的 I/A/W S 级进行测量，确保测量的高精度。其 7 英寸彩色触摸屏 - 是同类分析仪中最大的！ - 实现了直观且符合人体工程学的操作。得益于内置的锂离子电池，该分析仪在测量期间无需连接外部交流适配器即可高效工作。
显示数据
分析仪配备了可读的彩色触摸屏。其800 x 480 像素分辨率既提供了与界面交互的高舒适度，又保证了测量结果的高可读性。 附带的触控笔允许您戴着绝缘手套进行操作。
应用程序
该分析仪面向非常广泛的用户，特别是维护人员。由于其便携性和自主性，任何发生在供电网络中的问题都可以进行现场诊断。该分析仪可用于额定电压为54 V至760 V的几乎所有类型的网络——直接或通过传感器间接使用。PQM-707可应用于专业电力工程领域、工业厂区的维护服务，以及专注于网络分析的服务提供商。
耐用且实用的外壳
外壳设计便于接触触摸屏以及所有测量和通信接口。折叠式盖保护显示屏免受损坏。得益于IP51防护等级，该设备可在恶劣环境下使用——它不怕灰尘或水溅。
SONEL 分析
Sonel 分析软件——作为标准附件提供的应用程序，是使用 PQM 系列分析仪的必备工具。根据所使用的配套仪器，该软件可实现：
分析器配置，
从日志记录器读取数据，
实时网络参数预览（具备通过GSM调制解调器读取的能力），
分析器中的数据删除，
表格中的数据呈现，
图表中的数据呈现
数据分析并生成符合标准 EN 50160（报告）及其他用户自定义参考条件的报告——也适用于功率小于 50 kW 的光伏微型安装，对有功功率状态 P>0、P<0 和 P=0 进行细分，并考虑图 Q=f(U/Un) 和 cosφ=f(P/P),
对多个分析仪的独立支持，
分析仪固件更新。
该软件能够读取选定的参数并实时可视化。这些参数独立于存储在内存卡上的注册数据进行测量。用户可以查看：
电压和电流变化图表（示波器），
电压和电流随时间变化的图表，
相量图，
多个参数的测量，
谐波与谐波功率（估计谐波方向），
互谐波。
| 参数 | 测量范围 | 最大分辨率 | 准确性 | |
|---|---|---|---|---|
| 交流电压（TRMS） | - | 0.0…760.0 V | 4个有效数字 | ±0.5% U标称 |
| 峰值因子 | 电压 | 1.00…10.00 (690 V 电压下 ≤1.65) | 0.01 | ±5% |
| 峰值因子 | 当前 | 1.00…10.00 (≤3.6 dla Inom) | 0.01 | ±5% |
| 交流电（有效值） | - | 取决于夹具* | 4个有效数字 | ±0.2% I标称 (误差未计入夹紧误差) |
| 频率 | - | 40.00...70.00 Hz | 0.01 Hz | ±0.05 Hz |
| 有功、无功、视在和畸变功率 | - | 取决于配置（传感器、夹具） | 4个有效数字 | 取决于配置（传感器、夹具） |
| 有功、无功和视在能量 | - | 取决于配置（传感器、夹具） | 4个有效数字 | 作为电源错误 |
| cosφ 和功率因数 (PF) | - | 0.00...1.00 | 0.01 | ±0.03 |
| tgφ | - | 0,00...10,00 | 0.01 | 取决于有功和无功功率的误差 |
| 谐波 | 电压 | DC, 1...50 | 至于交流电压，真有效值 | ±0,15% U标称 对于 m.v. < 3% U标称 ±5% m.v. 对于 m.v. ≥ 3% U标称 |
| 谐波 | 当前 | DC, 1...50 | 至于交流电，真有效值 | ±0.5% I标称对于 m.v. < 10% I标称 ±5% m.v. 对于 m.v. ≥ 10% I标称 |
| 总谐波失真 | 电压和电流 | 0.0..100.0%（相对于 RMS 值） | 0.1% | ±5% |
| 闪烁指数 | - | 0.40...10.00 | 0.01 | ±10% |
| 不平衡因子 | 电压和电流 | 0.0...10.0% | 0.1% | ±0.15%（绝对误差） |
| 浪涌电流 | 当前 | 取决于夹具 * | 0.01% Inom | ±4% m.v. 对于 m.v. ≥ 10% I额定 ±4% I额定 对于 m.v. < 10% 额定 (RMS1/2) |
m.v. – 测量值
*
F-1A1, F-2A1, F-3A1 夹具：0...1500 A AC (5000 Ap-p)
F-1A, F-2A, F-3A 夹具：0...3000 A AC (10 000 Ap-p)
F-1A6, F-2A6, F-3A6 夹具：0...6000 A AC (20 000 Ap-p)
C-4A 夹具：0...1000 A AC (3600 Ap-p)
C-5A 夹具：0...1000 A AC / 0...1400 A DC (3600 Ap-p)
C-6A 夹具：0...12 A AC (36 Ap-p)
C-7A 夹具：0...100 A AC (360 Ap-p)
